一、产品概述

SD-100-RS 多功能油位油温油压监测系统，适用于油浸式全密封变 压器，可在线实时监测变压器油箱内部的油位、油温和油箱内部压力 参数，并将采集到的数据通过RS485与通信转换模块数据交互，通信转 换模块通过无线传输方式将采集到的数据上传至融合终端。该产品可 取代传统的油位计、油面温度计和压力释放阀，实现对设备的在线监 测的传感功能。

本产品作为下位机， 以实现在线监测的全部功能。当与智能融 合终端联接时，终端配备相应的APP软件。

二、产品定义参考标准

《油浸式变压器状态监测装置技术规范书（专用部分）》

《油浸式变压器状态监测装置技术规范书（通用部分）》

Q/CSG1204009 中国南方电网电力监控系统安全防护技术规范 Q/CSG1203004 南方电网公司20kV及以下电网装备技术导则  GB/T 17626   电磁兼容 试验和测量技术

DL/T 476    电力系统实时数据通信应用层协议

DL/T 860   （所有部分）电力自动化通信网络和系统

GB/T 191     包装储运图示标志

GB/T 4797.1  电工电子产品自然环境条件 温度和湿度

GB/T 2423.1  电工电子产品环境试验第2部分：试验方法A：低温

GB/T 2423.2  电工电子产品环境试验第2部分：试验方法A：高温

GB/T 2423.9   电工电子产品环境试验第2部分：试验方法试验Cb：

设备用恒定湿热

GB/T 17626.2 磁兼容试验和测量技术静电放电抗扰度试验

GB/T 17626.3 电磁兼容试验和测量技术射频电磁场辐射抗扰度试 验

GB/T 17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度 检验

GB/T 17626.5 电磁兼容试验和测量技术浪涌抗扰度试验

GB/T 17626.6  电磁兼容试验和测量技术射频感应的传导骚扰抗扰 度

GB/T 17626.11 电磁兼容试验和测量技术电压暂降、短时中断和电 压变化的抗扰度试验

GB 4208       防护等级（IP代码）

三、使用条件

多功能油位油温油压监测系统不仅应满足本技术规范要求，相关 性能参数还应按实际安装地点的外部条件要求进行校验、核对，使所 供设备满足实际外部条件要求及全工况运行要求。

3.1 正常使用条件

3.1.1 系统运行条件

●系统额定频率：50Hz；

●系统电压：0.4kV/10(20)kV。

3.1.2周围空气温度

● 最高温度：+45℃ ;

● 最低温度：-25℃;

● 最大日温差：25℃ ;

● 环境温度最大变化率：1℃/min。

3.1.3 环境湿度

●  日平均值不超过：95%；

● 月平均值不超过：90%。

3.1.4 海拔

● 不超过4000m。

3.1.5耐受地震能力

规定为8度，应满足表3.1的规定。

表3.1 耐受地震烈度试验

试验方法按GB/T 13540进行。

3.1.6 污秽等级

● 不低于d级，绝缘爬电比距31mm/kV。

3.1.7 盐害

● 0.30mg/cm2 强电解质。

3.1.8 雷电及风暴日数

● 150日/年。

3.1.9 日照强度

● 0.1W/cm2(风速0.5m/s)。

3.1.10 安装地点

● 户内/户外。

3.2 特殊使用条件

油浸变压器状态监测装置可以在不同于4.1中规定的正常使用条件 下使用，这时用户的要求应当在下述特殊使用条件的规定选取。

3.2.1 周围空气温度

对于周围环境空气温度高于40℃处的设备，其外绝缘在干燥状态 下的试验电压应取本标准的额定耐受电压值乘以温度校正因数Kt：

Kt   = 1 + 0.0033(T - 40)

式中：T ——环境空气温度，℃。

3.2.2 海拔高度

对于安装在海拔高于1000m处的设备，外绝缘在使用地点的绝缘耐 受水平应为额定绝缘水平乘以海拔修正系数Ka。海拔修正系数Ka可按 下式计算，且对于海拔1000m及以下不需要修正：

Ka  = em(H- 1000) /8150

式中：H是海拔，用米表示。

为了简单起见，m取下述的确定值：

● m=1    对于工频、雷电冲击和相间操作冲击电压；

● m=0.9   对于纵绝缘操作冲击电压；

● m=0.75  对于相对地操作冲击电压。

操作冲击的m取值可参考IEC 60071-2的4.2.2。

注1：在任一海拔处，内绝缘的绝缘特性是相同的，不需采取特别 的措施。外绝缘和内绝缘的定义见GB/T 311.2。

注2：对于低压辅助设备和控制设备，海拔低于2000m时， 不需采 取特别措施。对于更高的海拔，需采取的措施见GB/T 16935。

注3：海拔高度可参照下列要求确定：

a. 海拔在1000～2000m范围，设备外绝缘水平按2000m海拔修正； b. 海拔在2000～2500m范围，设备外绝缘水平按2500m海拔修正； c. 海拔在2500～3000m范围，设备外绝缘水平按3000m海拔修正；

d. 海拔高于3000m，应考虑实际运行地点的环境，经专题研究后 确定。

3.2.3 覆冰厚度

● 按30mm考虑，超过30mm的覆冰厚度由制造厂和用户协商。

3.2.4地震烈度

● 规定为9度，应满足表3.1的规定。

四、技术要求

本规范所规定的设备除应满足国家和行业相关标准外，还应满足 以下要求：

4.1 多功能油位油温油压监测系统要求

4.1.1 适用于油浸式配电变压器，以取代传统油位计、压力释放

阀及油面温度计。

集注油压、油位测量、油温测量及压力释放显示及报警于一体的 油浸变压器状态监测装置，通过RS485接口连接至通信转换模块，通信 转换模块通过无线传输将数据发送至融合终端。

表4.1 多功能油位油温油压监测系统要求

4.1.2 与智能网关之间的通讯支持2.4G无线通信，支持北京智芯   微电子科技有限公司企业标准-低压配电传感设备无线体域网数据规范， 能够按照标准协议将数据上传。

4.1.3技术参数：

● 功耗：功耗≤5W

● 工作电源：DC24V

● 工作环境温度：-25℃~+80℃

● 通信接口：2.4G无线通信

● 通讯协议：体域网数据规范

● 防护等级： IP67

● 油温监测范围：-45℃~200℃,分辨率0.1℃, 测量偏差≤2%。

●  油位监测范围：0~-35mm，其中0表示变压器油满，-35mm表示传 感器能测量到的缺油低位，配变油位正常参考范围一般为0~-25mm，测 量偏差≤±1 mm。

●  压力 监测 范 围 ：-30~+80kPa ，分辨率为 0.1kPa ；测量偏差  ≤±1.5kPa； 压力释放开启值：35±5kPa,关闭值： ≥19kPa，密封值： ≥21kPa；喷油口径：Ø 25mm。

4.2 设计和结构要求

4.2.1 外观

● 应标明产品名称、型号，外壳丝印清晰且外观无机械损伤；

● 应满足发热元器件的通风散热要求；

●  表面油漆涂层应光洁美观、均匀一致，不应有气泡、龟裂、脱 落、划痕等缺陷。

4.2.2 设计寿命

在本技术规范书规定的环境条件，并根据产品使用说明书正常安 装、维护和运行，设备使用寿命不小于10年。

4.2.3 标志

● 装置或主要附件应在明显位置设置清晰的永久性标志或标识

●  产品和包装上的标志应包括：产品名称和型号、制造厂全称及 商标和关键识别参数；

● 以上标志、标识应符合GB/T191的规定。

4.3 质量追溯

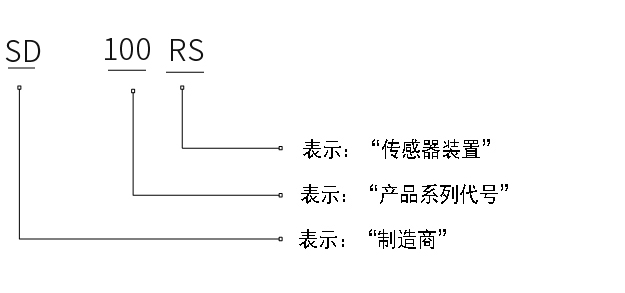

五、产品型号及含义

产品制造过程中的重要环节应有详细记录，便于质量过程可追溯。

注： 该型号100-RS，具备油温、油位与压力三项参数的监测及无线通信功能。

六、产品结构

本产品在实际安装时分别由传感装置、传感器引线组成。具体说明如下：

 ①传感装置；②传感器引线；③智能配电终端+电源适配器或HYB -301 在线监测

 装置；④变压器；⑤压力释放阀；⑥传感器安装座；

⑧油位色标； ⑨油位计管； 变压器箱盖；油浮子；


6.1 传感装置结构外形及安装说明

● 传感装置安装固定在变压器箱

⑦传感器模块； ○12油温传感器；

盖上，安装后应确认连接传感器线  的航空插头必须在远离高压套管的 外侧，否则应通过选择不同连接箱 盖的密封垫圈进行调整。

● 产品出厂时已确保各部分可靠密

封，在安装紧固时， 请用专用月牙扳 手通过最下部的紧固孔进行紧固操作， 紧固后应确保密封可靠。

注:  产品在安装后、 投运前必须拧开去除顶部压力释放阀的 密封压紧盖。

6.2 传感器引线的安装说明：

传感器引线首端L形航空插头，在与航空插座紧固连接时应  确保拧紧，在此过程中应循环交替，边拧边插，直到完全紧固到位， 确保完全可靠密封。

传感器引线末端连接装置接线端子，应根据线头标号对应连接， 连接后应确保可靠无松动。

当变压器为户外安装时，传感器线在进入密闭箱体时，应从箱 体 的下部进出线 ，以防雨水顺延引线流淌进入密闭箱体。
航空接头引线定义

七、电缆引线接线端子说明

电源线引线定义

  每套产品独立包装，打开包装后，应包含以下物品：

八、产品出厂配置清单
