一 、 安装说明及注意事项:

1.开关出厂后经运输等过程有可能造成意外损坏，安装前应进行整体检查，如有损坏请勿安装。

2.本开关为额定电压10KV、额定电流63A、分接位置数5。适用于相应容量和接法的三相油浸式电力变压器;使用场所应无腐蚀性及爆炸性气体;环境温度:空气:-25°C~40°C;油中:-25°C~100°C;海拔高度1000米以下。

3.静触头与引线应压紧，不得有松动现象，避免接触不良事故发生。引线应有足够的长度，避免开关装入箱盖整形时，对开关产生拉力，造成损坏。

4.开关干燥温度95°C±5°C，时间为8~12h.干燥后调档时将动、静触头注变压器油润滑，以免过紧和划伤触头。干燥后紧固紧固件预防松动。如有渗油轻紧芯轴螺母。

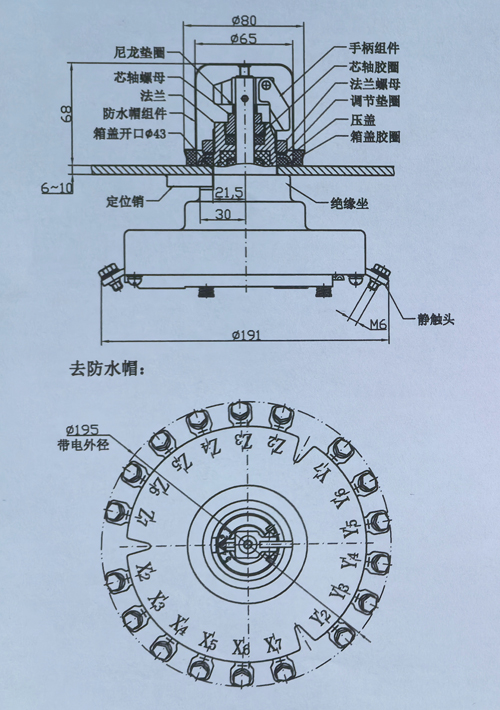

5.开关与箱盖装配时，将防水帽组件卸下，手柄抬起翻上，按顺序拆下法兰螺母、调节垫圈、压盖、箱盖密封圈。将开关法兰套入箱盖开口处(箱盖厚、薄请用调节垫圈调整).按上述顺序反相装入拆下的部件。当法兰螺母未完全拧紧前，应注意箱盖下开关本体位置是否摆正、引线是否消除拉力,无异样后，拧紧法兰螺母，再装入其余部件。

6.开关进行调档时，抬起手柄后旋转。变压器试验时，将开关循环5~8次全档位调档，再进行各档位调换。调档时有手感，调到需要档位时，左右微动手柄，手柄对准档位槽口，自如落入槽内，并且予以确认，完成调档。开关有极限档位限位，调档时不要超过以免损坏。

7.变压器运行后需要调档时，一定要停电进行。调档时按照项6的方法进行。再次送电要进行变压器直流电阻检测，合格后方能送电。

8.开关如有渗油现象，请紧固芯轴螺母或法兰螺母。

9.一般变压器进行维护时开关要同步进行，结合项6和项7方法进行即可。

10.开关在搬运时要轻搬轻放。预防冲击力作用于开关，以防损坏。要防水、防潮、防尘。

11.开关仓储时要存放在空气流通、干燥并无腐蚀性气体的环境中。

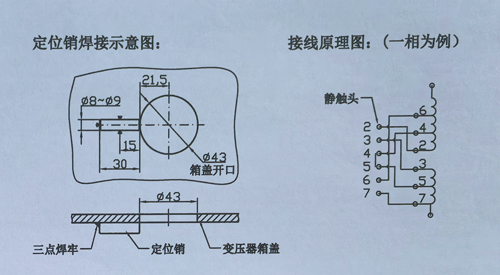

二 、 接线图
