一、系统概述

目前配电房维护现状主要依靠传统周期性巡视，巡视质量、设备异常问 题发现不及时，无法支撑故障预判，容易造成大事故发生；配电室/箱变/环网 箱各个采集设备相互独立，采集数据难以集成，统一的管理和调度难度大。 日常巡检/周期性巡检只能查看表面问题和局部问题，缺乏实时与有效的技术 手段；设备数量多、厂家多，设备资料及历史运维记录信息电子化管理不足， 导致运维工作效不高，可控性不足。 针对配电房智能运维自主研发的一体化环境监控系统，构建基于站房的 数字化配用电一体化环境监控系统，将配电房/开闭所的环境温湿度、水位、 烟雾、人体红外感应、视频监控、开关柜测温、智能仪表等设备的数据接入 和展示，具备状态图形化显示、数据查询、视频监控、在线测温、等功能， 具有较强的拓展性。

二、系统组成

一体化环境监控系统采用 10 寸触摸屏，内置智能采集等模块，实现配电 房环境温湿度、水位、烟雾、人体红外感应、视频监控、开关柜测温、智能 仪表等设备的数据接入和展示，具备状态图形化显示、数据查询、视频监控、 在线测温等功能，具有较强的拓展性。 一体化环境监控系统集电能参数采集、环境监测、运维管理于一身的智 能一体化监控系统。系统具备数据实时采集、分析及事件上报机制，可将采 集的数据实时上传到数据中心平台系统，同时具有就地闭环功能，当网络不 稳定或断开时可用于就地控制，网络恢复时自动上传数据，保证数据稳定的 同时，提高工作及运维管理的效率，降低运行管理成本。

三、系统操作

注意事项：系统设定为开机自动启动，无需账号登录，如启动后无法登录， 则双击桌面上的智能巡检控制系统图标，默认登录账号为 admin，密码为 admin@8888。

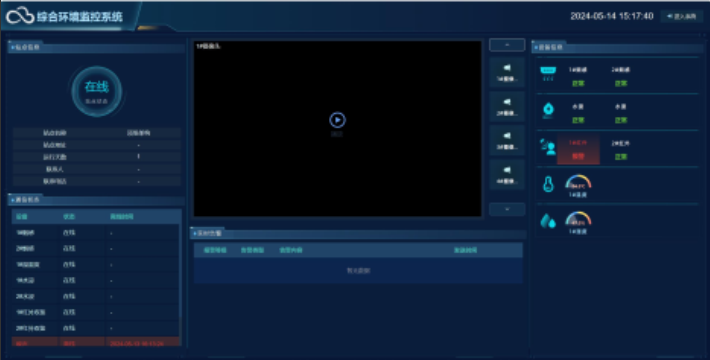

3.1 监控大屏 监控大屏看板将站房内的数据进行统一汇总显示，包括站点信息、通信 状态、视频监控、实时告警、设备信息等，全景展示站内的所有监测状态， 包括监测状态。

3.2 环境监测 环境监测主要实现站房内环境温度、环境湿度、烟感、水浸、水位、人 体监测的实时状态监测，同时支持监测数据的通过日/月/自定义进行查询，可 通过图标/数据等方式进行查看。

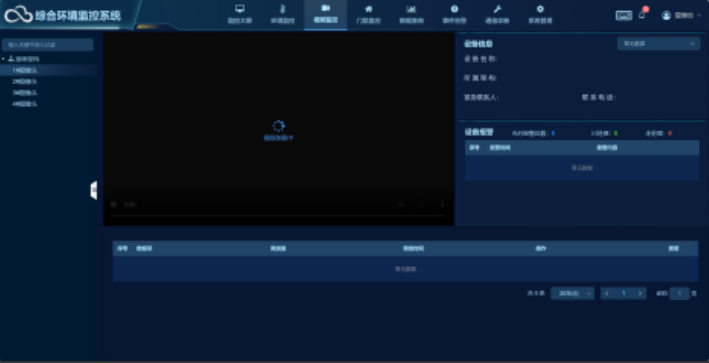

3.3 视频监控 视频监控主要是实现对站房内的视频数据的接入和监控，并可自由选择 视频放置位置，左键点击视频要放置的位置，然后双击左边对应的摄像头， 视频即可在指定的位置框内进行展示，并支持视频的云台控制（包括上下左 右旋转和回放）。

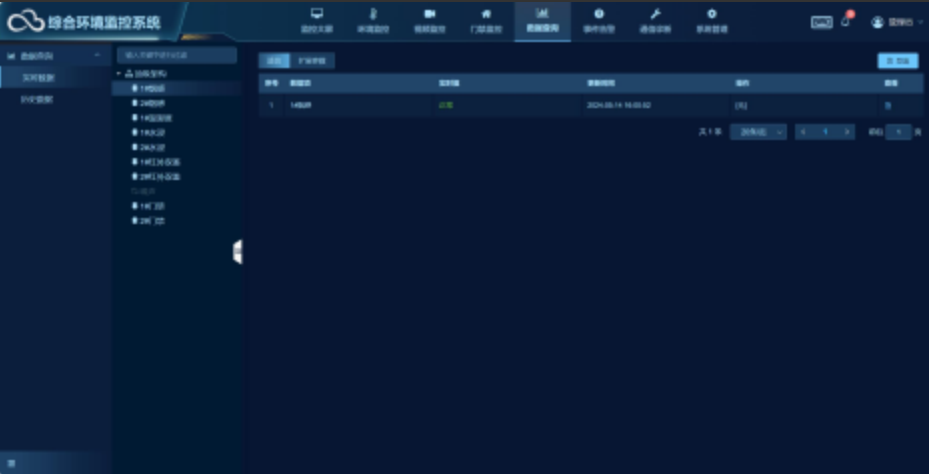

3.4 数据查询 支持查看站房内监测的遥测、遥信等数据。

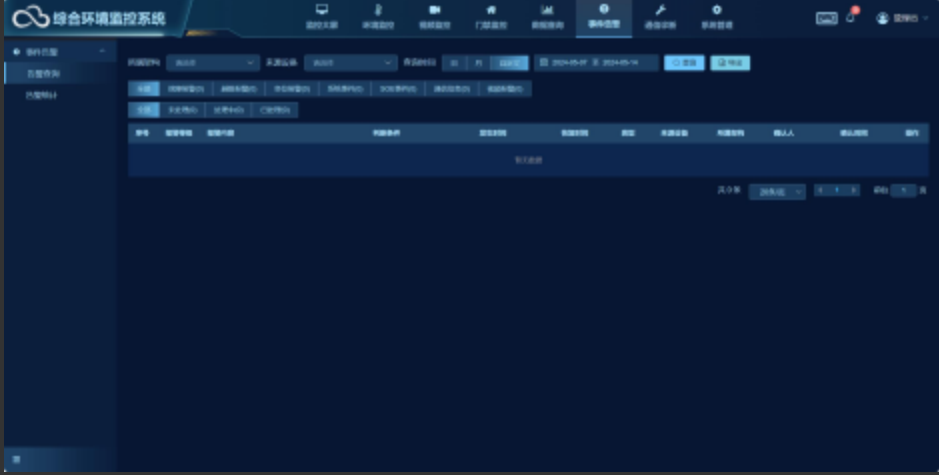

3.5 事件告警 支持站房内设备的告警统计、告警查询。

3.6 权限管理（非专业人士无操作该项） 权限管理包括组织架构、角色管理、用户管理等功能。如需配置请咨询 本公司专业人士，未经允许误操作导致的损失由操作人承担。

3.7 系统配置（非专业人士无操作该项） 系统配置主要包括通信配置、通信模板、操作配置、联动配置、数据类 型、报警类型、报警等级、视频配置等功能。如需配置请咨询本公司专业人 士，未经允许误操作导致的损失由操作人承担。

四、系统配置 4.1 站点通讯配置 点击通信配置----出现如下图后点击 com1 采集通道，根据现场传感器数 量选择添加温湿度，水位（根据现场数量，点击开启温湿度、水位，如图）

4.2 视频配置 点击视频配置出现如下图后，点击新增。根据现场摄像头数量添加（端 口号默认 554），填写摄像头名称，厂家选择大华---IP 地址填写摄像头 IP 地 址---账号 admin，密码 admin123；视频编码 H265；通道编号从 1 顺位填 写。

4.3 IP 配置 使用键盘连接屏幕，alt+F4 关闭软件之后，点击左上角，如下图 1 操作， 打开之后，如下图 2 操作打开修改 IP 窗口。之后如图 3 所示，点击 IPV4， 选择红框内的 Manual 进行修改 IP，Add：屏幕 IP；Net：子网掩码；Gat： 网关 IP。

1、出线端子（从左到右，一共 12 组端子）： 第一组 4 路端子是 24V 电源 第二组 2 路端子是 RS485 端子（接带 RS485 通讯的传感器）； 第三组 2 路端子是 RS485 端子（上行通讯 485）。 2、网口：连接摄像头及网络设备。

六、维护与保养

 装置为高性能电子设备，运输和拆封是务必轻拿轻放，不应受到剧烈冲 击。因根据 GB/T15464《仪器仪表报装通用技术条件》的规定运输和存储。

 所用非授权的私自拆机行为将视为自动放弃享有的保修权利；

 非专业人员请勿拆卸；

 装置的维修工作需要专业的技术人员进行维修；

 装置异常时请及时与厂家联系，请勿自行维修；

 切勿将装置置于潮湿或有凝露的环境中运行；

 切勿将装置置于有易燃物和水蒸气的环境中运行；

 请勿将装置置露天放置，以免淋湿或暴晒。
