一、概述
在大量运行的输变电设备中如开关柜、箱变、汇控柜、户外端子箱等密封箱体绝缘距离紧凑，一旦受潮湿、凝露就会发生放电、闪络、最终会造成开关跳闸，甚至烧毁设备引起大面积停电事故，后果会十分严重。目前我国在运行的开关柜、电控柜、端子箱等电力设备中一直采用加热、排风等措施来防止凝露。这种方法虽然在防潮湿、抗凝露，给高压设备安全运行起到了积极作用，但对于有些防密封柜体，在空气中湿度较大的情况下，用传统加热和排风除湿方法就难以奏效。本公司利用半导体制冷技术研制成超小型、高效节能抽湿器除湿防凝露产品，使电柜内部潮湿空气中的水分不断地在抽湿器的冷凝板表面凝结成水后排出柜外，迅速地降低柜内湿度。

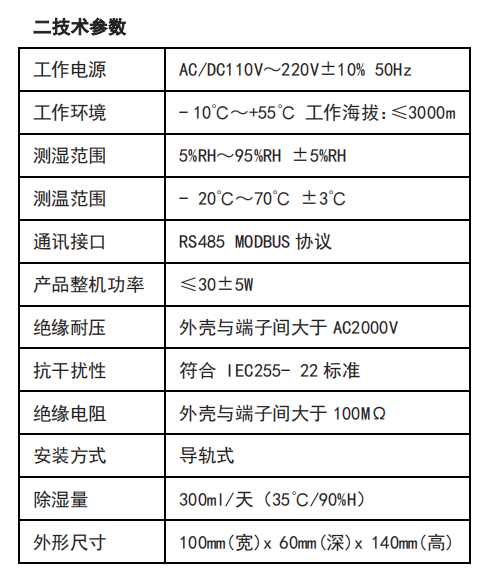

二技术参数
工作电源 | AC/DC110V～220V±10% 50Hz |
工作环境 | - 10℃～+55℃ 工作海拔：≤3000m |
测湿范围 | 5%RH～95%RH ±5%RH |
测温范围 | - 20℃～70℃ ±3℃ |
通讯接口 | RS485 MODBUS协议 |
产品整机功率 | ≤30±5W |
绝缘耐压 | 外壳与端子间大于AC2000V |
抗干扰性 | 符合 IEC255- 22标准 |
绝缘电阻 | 外壳与端子间大于100MΩ |
安装方式 | 导轨式 |
除湿量 | 300ml/天（35℃/90%H） |
外形尺寸 | 100mm(宽)x 60mm(深)x 140mm(高) |

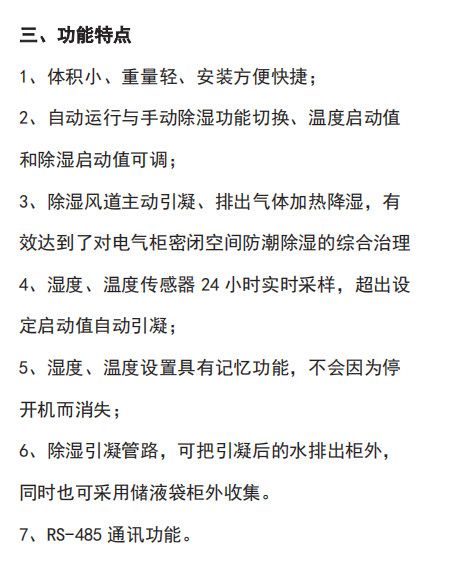

三、功能特点
1、体积小、重量轻、安装方便快捷；
2、自动运行与手动除湿功能切换、温度启动值和除湿启动值可调；
3、除湿风道主动引凝、排出气体加热降湿，有效达到了对电气柜密闭空间防潮除湿的综合治理
4、湿度、温度传感器24小时实时采样，超出设定启动值自动引凝；
5、湿度、温度设置具有记忆功能，不会因为停开机而消失；
6、除湿引凝管路，可把引凝后的水排出柜外，同时也可采用储液袋柜外收集。
7、RS-485通讯功能。
四、操作说明
1、显示：产品上电后，左边数码管显示当前环境温度，右边数码管显示当前环境湿度。
2、手动/自动模式：除湿器通电后自动进入自动模式，短按SET按键可切换手动/自动模式。自动模式下，“自/手动”指示灯常亮；手动模式下“自/手动”指示灯闪烁。
3、参数设置模式：除湿器通电后数码管显示环境温度跟环境湿度，长按SET按键5S，可进入设置状态，左边数码管显示参数，右边数码管显示设定值，向上按键跟向下按键可调节设置值。具体参数如下说明：
P1：设定产品通讯地址，默认002；
P2：设定通讯波特率，默认9600；可设置2400,4800,9600;
P3：设定除湿结束定值，默认55%RH；
P4：设定除湿启动定值，默认65%RH；
P5：设定告警输出模式：设置0为温度越限报警模式；设定1为故障告警输出模式(默认1)；
五、安装说明
1、AC220V-L
2、AC220V-N 3、NC 4、NC
5、RS485-A 6、RS485-B 7、NC 8、NC
六、产品维护
产品日常维护
本产品运行中维护的主要内容和步骤
维护项目 | 维护方法和步骤 |
检查水口 | 检查水槽处排水口，清除污垢。 |
检查风扇 | 检查风扇处是否有较厚灰尘，清扫灰尘。 |
检查传感器 | 检查壳体传感器通风口是否被灰尘封堵，清扫灰尘。 |
检查故障 | 确认除湿器运行工作状态，并查看主机显示，如果有故障按照“故障处理”章节处理。 |
故障处理
提示信息 | 处理方法 |
电源指示灯不亮 | 确认工作电源输入及接触良好 |
故障指示灯亮 | 确认风扇及冷热片正常工作； |
数码管显示000 000 | 确认温湿度传感器接触良好，无断裂损坏； |
无法正常通信 | 通信地址是否正确 |
七、质量保证
本产品在交付之日起，提供12 个月质量保证。在质量保证期内，由于产品质量原因导致的产品损坏，本公司予以免费维修服务，因使用不当等非质量原因造成的损坏，或超过产品质量保证期，则需适当收取零件费用（如需现场解决需收取技术指导费用）。
