一、概述

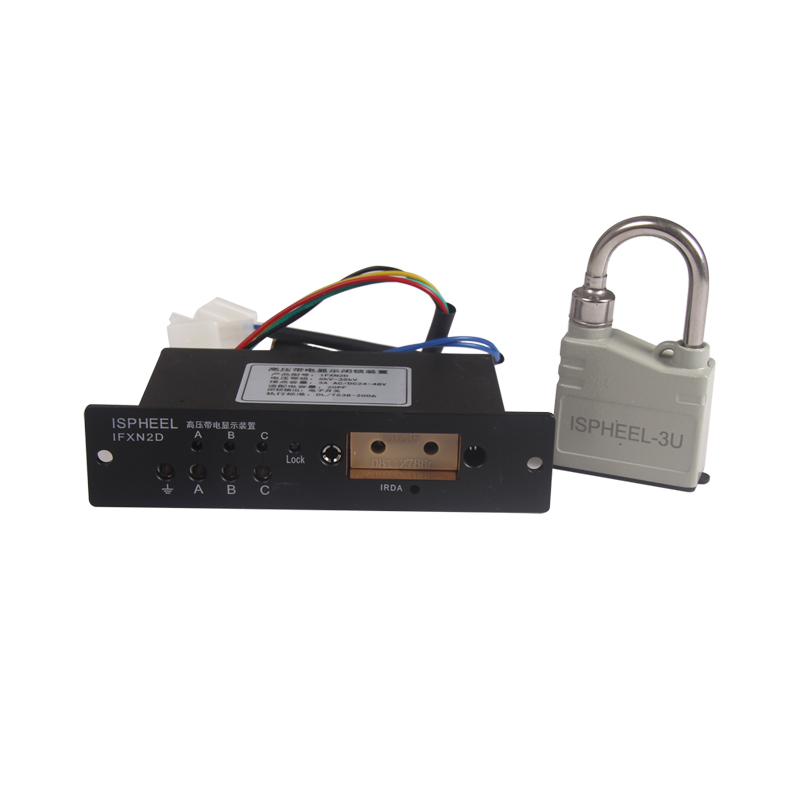

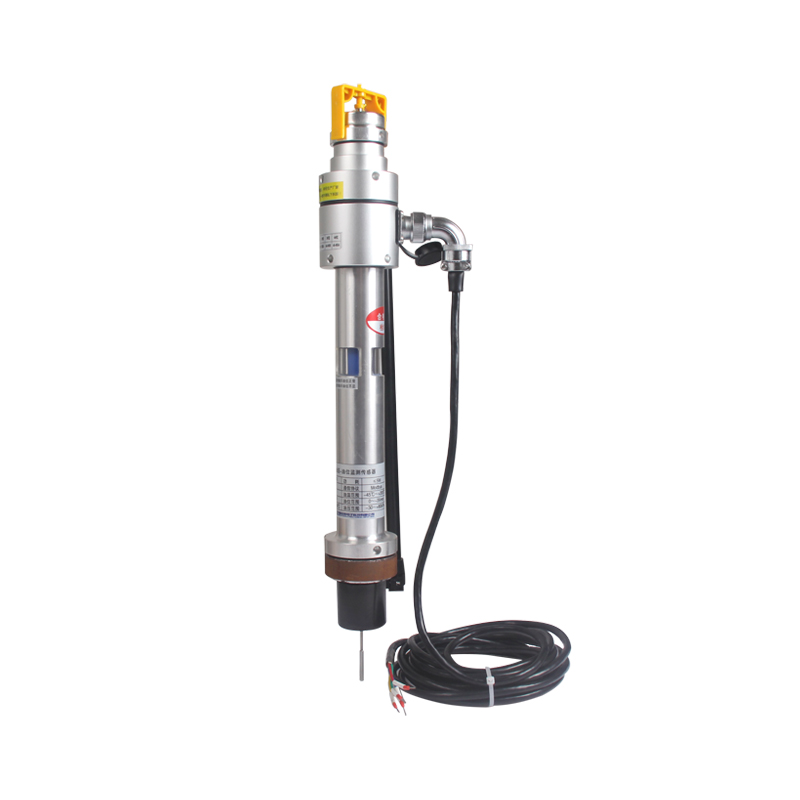

高压带电显示闭锁装置用于向运行人员提供开关设备安装处回路电压状况的信息。其内部电路采用低功率的发光二级管，具有功耗低，性能稳定、可靠性高。为方便用户现场双电源核定相位，指示器(推荐型)面板设置了相位测试端，适用于户内3.6~40.5kV、频率50Hz的高压电气设备中，与电压传感器配套使用，可以反映高压回路带电状况，与隔离开关、接地开关配套，还可提高配套产品的防误性能。正常工作条件:环境温度:+40℃~-25℃海拔高度:不高于3000m;环境相对湿度日平均值不大于95%，月平均值不大于90%。
二、电压指示器基本参数表
产品型号及规格 | 高压指标发光元件 | 闭锁工作电源 | 安装孔尺寸（mmxmm） | 外形及安装孔图 | 背视连接图 | 备注 | ||
类型 | 工作电压 | 有效寿命 | ||||||

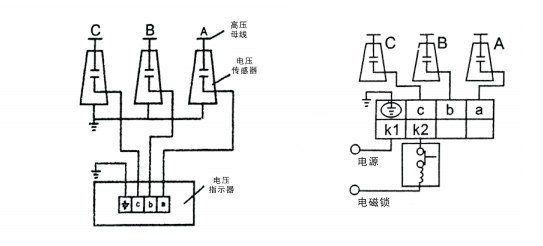

IFXN2D | 超高亮度发光管 | ＜DO2.5V | ＞30000h | DC24V148V DC110V AC220V | 105X25 | 图1 | 图2 | 推荐型产品面板设置相位测试端，方便现场双电源核定相位:（部位型号面板上面设置指示灯关闭开关） |
警示:仅凭带电显示装置的显示还不足以证明系统已经不带电:如运行程序要求将其作为强制要求，还应使用符合IEC61243的相关的电压探测器或电压探测装置
三、外形及安装孔加工尺寸图
四、安装使用和检修
1、产品进厂和出厂时及用户在产品投入运行前，进行绝缘项目检测时，请注意不要忽略“注意事项”。
2、指示器发光和闭锁试验在对母线施加额定工作相电压的15%~65%的电压值时，指示器LI、L2、L3灯应能指示，在额定相电压的65%~100%应能可靠闭锁(输出接点断井);开达到缺疋元度。N土PAL日A一相断电时，其断电相指示灯应熄灭，闭锁接点仍应断开。
3、注意:部分型号因为当指示器上指示灯状态开关处于关团状态，8a、b、c物入项与按地项L问且按短路，如指示器单独试验，请在试验电源和指示器之间串联100KQ/0.25W电阻器，防止烧毁试验电源和指示器。
五、闭锁(Q)型指示器工作状态表
序号 | 高压端额定相电压(%) | 闭锁工件电源额定电压（%） | 带电指示灯状态 | 电源指示灯 | 闭锁指示灯 | 闭锁继电器输出接点状态 |
1 | 0(全部三相) | 85~110 | 天 | 亮 | 灭 | 闭合 |
2 | ≥65(任何一相) | 85~110 | 亮(带电相) | 亮 | 亮 | 断开 |
3 | ≥65(任何一相) | 0 | 亮(带电相) | 灭 | 灭 | 断开 |
4 | 0(全部三相) | 0 | 天 | 灭 | 灭 | 断开 |
注:序号3、4状态属于指示器保护状态,当指示器失去工作电源，无论高压端是否有电压,闭锁继电器输出接点始终处于断开位置。指示回路由于与闭锁回路实现了完全电气隔离，与闭锁回路是否具有工作电源无
关，所以指示回路仍然可以正确显示主回路的带电状况。
六、IFXN2D系列户内高压带电显示装置电压指示器常见故障一览表
现象 | 故障原因 | 处理方法 | |
1 | 指示灯L1、L2、L3不亮 | 高压过低 | 检查是否缺相 |
从传感器到指示器接线端子连接未接好 | 检查连线，使其接触可靠 | ||
发亮管坏 | 送厂家修理或更换发光管 | ||
接地螺栓接触不良 | 使之可靠接地 |
运输、保管、验收
1、产品在运输途中应轻装轻放，避免碰撞，防止运输过程中受潮。
2、产品应存放在空气流通、清洁、干燥的室内，不得遭受雨水和化学气体腐蚀。
3、产品到达目的地后，应按清单检查验收。(指示器一台，合格证一份，说明书一份)
