一、概述

SD-600S是我公司为新式风冷干式变压器而设计的新一代电脑温度控制器，它采用欧洲ST公司生产的单片计算机为控制核心，结合先进的数据存贮技术设计而成，从而使整个产品的性能迈上了一个新的台阶。和传统的模拟与数字电路组成的温度控制器相比，本仪器因采用高性能的微电脑的控制器，使需要的电子元器件的数量减少一半以上，从而使本仪器的电路设计和结构设计大大简化，这样就极大提高了本仪器的运行可靠性。我公司生产的电脑温度控制器，温度设定只需要通过面板上的几个按键的设置就可实现，而且设定的参数在停电后永不丢失。本仪器还具有“黑匣子”功能，可记录变压器掉电时刻的线包绕组的温度。在抗干扰方面，本仪器在设计上采用硬件和软件相结合的抗干扰措施，共同监视温控器的工作，从而达到了极强的抗干扰能力。在使用方面，操作简单、安装方便、维护容易的特点。

本产品符合JB/T7631-1994《变压器用电子温控器》标准

二、产品型号

三、技术参数

1.使用条件

环境温度:-15-65摄氏度

工作电压:AC220V(±10%)50Hz

2.测量范围:-20摄氏度-200摄氏度

3.分辨率:0.5摄氏度

4.测量精度:正负1摄氏度

5.控制精度:1摄氏度

6.最大功耗:3.5VA

7.重量:1Kg

8.传感器参数:100K

9.抗干扰性能:符合JB/T7631标准

四、产品功能介绍

(1)巡回显示三相绕组的相序号及对应的温度(Axxxx,b xxxx , C xxxx)，

1、时时检测及显示三相线包绕组的温度。温度显示的方式可分为2种:每相显示的时间间隔为2秒;显示三相绕组中温度最高相的相序号及对应的温度。

2、具有传感器故障声音报警功能:当温度传感器出现故障时，或未接入相应的温度传感器时，系统会发出嘀嘀声并接通报警触点。显示器显示X一-H或x一L,x表示出现故障的相序号。

3、自动启动及自动关闭风机功能:当三相绕组中出现一相绕组的线包温度高于设定的启动风扇温度值时，系统将自动启动风扇，当三相绕组的线包温度全低于设定的关闭风扇温度值时，系统将自动关闭风扇。

4、手动启动风扇功能:当按下手动启动键时，系统将会启动风扇运行，在运行15分钟后系统将关闭风扇运行，若在手动运行期间再次按下手动启动键时，系统将会关闭风扇运行。

5、超温报警功能:当三相绕组中有一相温度达到或超出设定的超温报警值时，系统会发出嘀嘀声并接通报警触点。

6、超温跳闸功能:当三相绕组中有一相温度达到或超出设定的超温跳闸值时，系统会接通跳闸触点，同时会发出嘀嘀声和接通报警触点，此故障报警需通过关机才能解除。

7、记录查询功能:本设备有记录断电时或人为关闭主机时，系统会自动记录该时刻的三相绕组的温度值，通过记录按键查询，当按下查询键时，系统会分相显示温度值，时间间隔为2秒，待显示完毕后退出该功能。

8、可手动设定各功能的温度阀值:本系统可根据不同需要设定各功能阀值，各功能阀值分别是关闭风扇温度阀值，启动风扇温度阀值，超温报警温度阀值，启动跳闸温度阀值，设定时必须按照:关闭风扇温度阀值<启动风扇温度阀值<超温报警温度阀值<启动跳闸温度阀值,否则设定值无效，系统按照原先的设定工作。

各功能温度阀值的温度设定范围如下:

9、重新设定各功能的温度阀值需“口令”输入:当进行重新设定各功能的温度阀值时，为了防止人为误操作，在重新设定时，需输入“口令”“22”方可进入重新设定，增加了系统的安全性。

10、消音功能:本系统的声音报警功能可人为关闭:当按下消音键时，系统关闭声音报警功能，同时显示屏上的消音指示灯亮起，当再次按下消音键时，系统打开声

音报警功能，同时显示屏上的消音指示灯熄灭。

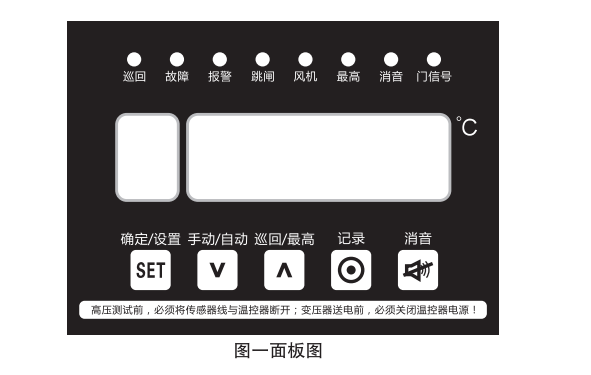

各按键说明:

1、确认/设置:当按下该键，系统进入各功能温度阀值浏览或进入各功能温度阀值重新设定，当再次按下该键，可进入下一菜单或确定、退出。

2、手动/自动:在“设置”环境下，当需要输入“口令”时，该键可做移位键使用。当不在“设置”环境下，可做手动启动风机使用。

3、巡回/最高:在“设置”环境下，做参数修改按键用，每按一下就在该数值上加当不在“设置”环境下，可做二种温度显示方式(巡回显示/最高显示)切换用。

4、记录:当按下该键时，分别显示各相在上次断电或关机时的三相绕组温度值。

5、消音:该键作声音报警功能启动或停止切换，当处于声音报警启动，同时消音指示灯应处于熄灭状态时，按下该键可切换为声音报警停止状态，同时消音指示灯亮起。各功能温度阀值的查询及重新设定方式。

1、查询:

1)按“功能”→000闪烁显示

2)按“功能”→1XXX显示关闭风机温度阀值

3)按“功能”→2XXX显示启动风机温度阀值

4)按“功能”→3XXX显示报警温度阀值

5)按“功能”→4 XXX显示跳闸温度阀值

6)按“功能”退出查询

2重新设定:

1)按“功能”→000闪烁显示通过移位键增加键将00改为22(“口令”)后，按“功能”进入重新设定→1XXX

2 ) 1 XXX数值会闪烁显示(关闭风机温度阀值)通过增加键修改该值后，按“功能“进入下一菜单→2XXX

3) 2 XXX 数值会闪烁显示(启动风机温度阀值)通过增加键修改该值后，按“功能“进入下一菜单一3XXX

4) 3 XXX 数值会闪烁显示(报警温度阀值)通过增加键修改该值后，按“功能“进入下一菜单→4XXX

5) 4 XXX 数值会闪烁显示(跳闸温度阀值)通过增加键修改该值后，按“功能“

******注意:关闭风扇温度阀值<启动风扇温度阀值<超温报警温度阀值<启动跳闸温度阀值，否则输入值无效，系统按照原先设置值运行。

五、安装说明

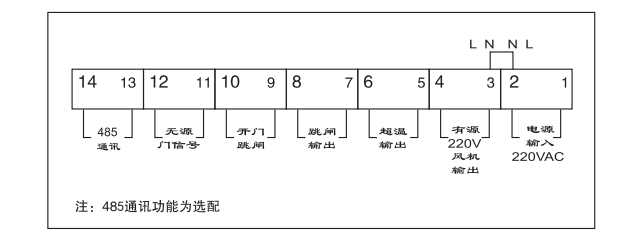

5.1、SD-600  和SD-600S型温控电气接线方法

六、现场常见故障处理

七、三包条款

我公司竭诚为你提供“18个月免费保修，终身维修”的优质服务。如因用户操作不当造成的损坏或不属产品质量问题的不再“三包”范围之列。

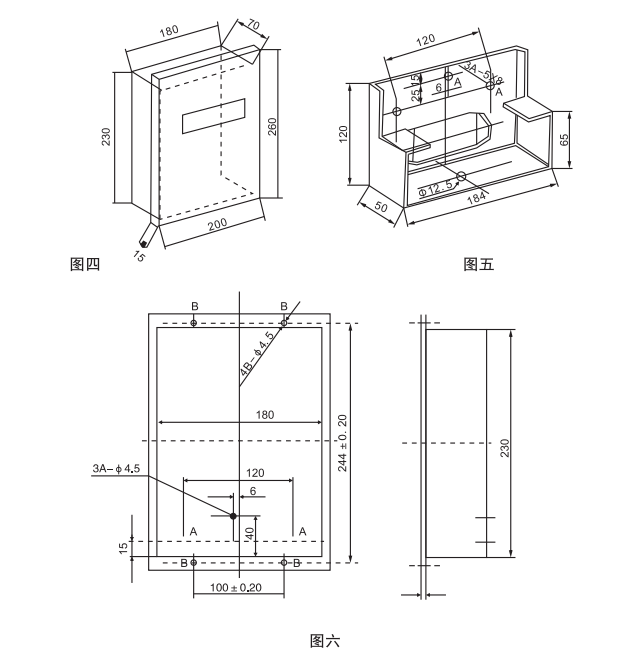

八、产品安装:安装形式有以下两种:

8.1支架式安装

8.11温控箱(如图四)底盒立于支架(如图五)的两个同一水平面的平台上，此时底盒

底板上得三个A孔(中4.5)与支架上对应着3个A孔(5x8)相重合;

8.1.2用3只M4螺钉穿于重合的3A孔中将温控箱紧固于支架上;

8.1.3最后用一只M10螺钉通过支架上中12.5孔将支架固定于所需地点。

8.2嵌入式安装

8.2.1在温控箱的被嵌入体表面按图六相应尺寸开出一个232x182mm长方孔和4个B安装孔尺寸一致的4个孔，

8.2.2将温控箱底盒部嵌入232x182之长方孔且贴紧被嵌入体表面，此时温控箱上的4个中4.5B孔与被嵌入体上开出的相应4孔相重合;

8.2.3用配套的4个支脚穿过底盒上的4个方孔F，通过4只M4螺钉的调节将温控箱固定于被嵌入体表面。
