一、产品概述

SD-100 多功能油位油温油压监测系统，适用于油浸式全密封变 压器，可在线实时监测变压器油箱内部的油位、油温和油箱内部压力参数，并将采集到的数据通过RS485与通信转换模块数据交互，通信转换模块通过无线传输方式将采集到的数据上传至融合终端。该产品可取代传统的油位计、油面温度计和压力释放阀，实现对设备的在线监测的传感功能。

本产品作为下位机，以实现在线监测的全部功能。当与智能融合终端联接时，终端配备相应的APP软件。


二、产品定义参考标准

《油浸式变压器状态监测装置技术规范书（专用部分）》

《油浸式变压器状态监测装置技术规范书（通用部分）》

Q/CSG1204009 中国南方电网电力监控系统安全防护技术规范

Q/CSG1203004 南方电网公司20kV及以下电网装备技术导则

GB/T 17626 电磁兼容 试验和测量技术

DL/T 476  电力系统实时数据通信应用层协议

DL/T 860    （所有部分）电力自动化通信网络和系统

GB/T 191  包装储运图示标志

GB/T 4797.1 电工电子产品自然环境条件 温度和湿度

GB/T 2423.1 电工电子产品环境试验第2部分：试验方法A：低温

GB/T 2423.2 电工电子产品环境试验第2部分：试验方法A：高温

GB/T 2423.9   电工电子产品环境试验第2部分：试验方法试验Cb：设备用恒定湿热

GB/T 17626.2 磁兼容试验和测量技术静电放电抗扰度试验

GB/T 17626.3 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验

GB/T 17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度检验

GB/T 17626.5 电磁兼容试验和测量技术浪涌抗扰度试验

GB/T 17626.6  电磁兼容试验和测量技术射频感应的传导骚扰抗扰度

GB/T 17626.11 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验

GB 4208    防护等级（IP代码）

 三、使用条件

多功能油位油温油压监测系统不仅应满足本技术规范要求，相关性能参数还应按实际安装地点的外部条件要求进行校验、核对，使所供设备满足实际外部条件要求及全工况运行要求。

3.1 正常使用条件

3.1.1 系统运行条件

●系统额定频率：50Hz；

●系统电压：0.4kV/10(20)kV。

3.1.2周围空气温度

● 最高温度：+45℃；

● 最低温度：-25℃；

● 最大日温差：25℃；

● 环境温度最大变化率：1℃/min。

3.1.3 环境湿度

● 日平均值不超过：95%；

● 月平均值不超过：90%。

3.1.4 海拔

● 不超过4000m。

3.1.5耐受地震能力

规定为8度，应满足表3.1的规定。

 表3.1 耐受地震烈度试验

 试验方法按GB/T 13540进行。

3.1.6 污秽等级

● 不低于d级，绝缘爬电比距31mm/kV。

3.1.7 盐害

● 0.30mg/cm2 强电解质。

3.1.8 雷电及风暴日数

● 150日/年。

3.1.9 日照强度

● 0.1W/cm2(风速0.5m/s)。

3.1.10 安装地点

● 户内/户外。
3.2 特殊使用条件

油浸变压器状态监测装置可以在不同于4.1中规定的正常使用条件下使用，这时用户的要求应当在下述特殊使用条件的规定选取。

3.2.1 周围空气温度

对于周围环境空气温度高于40℃处的设备，其外绝缘在干燥状态下的试验电压应取本标准的额定耐受电压值乘以温度校正因数Kt：

式中：T ——环境空气温度，℃。

3.2.2 海拔高度

对于安装在海拔高于1000m处的设备，外绝缘在使用地点的绝缘耐受水平应为额定绝缘水平乘以海拔修正系数Ka。海拔修正系数Ka可按下式计算，且对于海拔1000m及以下不需要修正：

式中：H是海拔，用米表示。

为了简单起见，m取下述的确定值：

● m=1     对于工频、雷电冲击和相间操作冲击电压；

● m=0.9   对于纵绝缘操作冲击电压；

● m=0.75  对于相对地操作冲击电压。

操作冲击的m取值可参考IEC 60071-2的4.2.2。

注1：在任一海拔处，内绝缘的绝缘特性是相同的，不需采取特别的措施。外绝缘和内绝缘的定义见GB/T 311.2。

注2：对于低压辅助设备和控制设备，海拔低于2000m时， 不需采取特别措施。对于更高的海拔，需采取的措施见GB/T 16935。

注3：海拔高度可参照下列要求确定：

a. 海拔在1000～2000m范围，设备外绝缘水平按2000m海拔修正；

b. 海拔在2000～2500m范围，设备外绝缘水平按2500m海拔修正；

c. 海拔在2500～3000m范围，设备外绝缘水平按3000m海拔修正；

d. 海拔高于3000m，应考虑实际运行地点的环境，经专题研究后确定。

3.2.3 覆冰厚度

● 按30mm考虑，超过30mm的覆冰厚度由制造厂和用户协商。

3.2.4地震烈度

● 规定为9度，应满足表3.1的规定。

四、技术要求

本规范所规定的设备除应满足国家和行业相关标准外，还应满足以下要求：

4.1 多功能油位油温油压监测系统要求

4.1.1 适用于油浸式配电变压器，以取代传统油位计、压力释放阀及油面温度计。

集注油压、油位测量、油温测量及压力释放显示及报警于一体的油浸变压器状态监测装置，通过RS485接口连接至通信转换模块，通信转换模块通过无线传输将数据发送至融合终端。

表4.1 多功能油位油温油压监测系统要求

4.1.2 与智能网关之间的通讯支持2.4G无线通信，支持北京智芯微电子科技有限公司企业标准-低压配电传感设备无线体域网数据规范，能够按照标准协议将数据上传。

4.1.3技术参数：

● 功耗：功耗≤5W

● 工作电源：DC24V

● 工作环境温度：-25℃～+80℃

● 通信接口：2.4G无线通信

● 通讯协议：体域网数据规范

● 防护等级： IP67

● 油温监测范围：-45℃~200℃，分辨率0.1℃，测量偏差≤2%。

● 油位监测范围：0~-35mm，其中0表示变压器油满，-35mm表示传感器能测量到的缺油低位，配变油位正常参考范围一般为0~-25mm，测量偏差≤±1 mm。

● 压力监测范围：-30~+80kPa，分辨率为0.1kPa；测量偏差≤±1.5kPa； 压力释放开启值：35±5kPa,关闭值：≥19kPa，密封值： ≥21kPa；喷油口径：Ø25mm。

4.2 设计和结构要求

4.2.1 外观

● 应标明产品名称、型号，外壳丝印清晰且外观无机械损伤；

● 应满足发热元器件的通风散热要求；

● 表面油漆涂层应光洁美观、均匀一致，不应有气泡、龟裂、脱落、划痕等缺陷。

4.2.2 设计寿命

在本技术规范书规定的环境条件，并根据产品使用说明书正常安装、维护和运行，设备使用寿命不小于10年。

4.2.3 标志

● 装置或主要附件应在明显位置设置清晰的永久性标志或标识

● 产品和包装上的标志应包括：产品名称和型号、制造厂全称及商标和关键识别参数；

● 以上标志、标识应符合GB/T191的规定。

4.3 质量追溯

产品制造过程中的重要环节应有详细记录，便于质量过程可追溯。

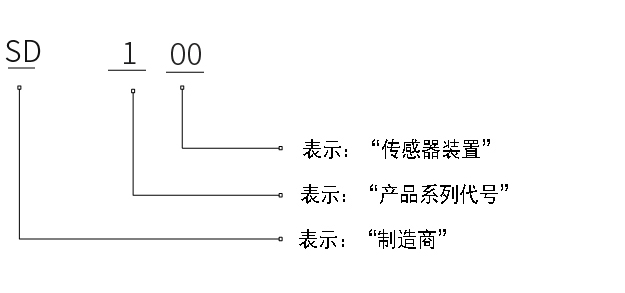

五、产品型号及含义

注： 该型号100，具备油温、油位与压力三项参数的监测及无线通信功能。

六、产品结构外形及安装说明

本产品在实际安装时分别由传感装置、传感器引线组成。具体说明如下：

 ①传感装置；②传感器引线；③智能配电终端+电源适配器或HYB -301 在线监测装置；④变压器；⑤压力释放阀；⑥传感器安装座； ⑦传感器模块；

⑧油位色标； ⑨油位计管； 变压器箱盖；油浮子； 12油温传感器；

6.1 传感装置结构外形及安装说明

● 传感装置安装固定在变压器箱

盖上，安装后应确认连接传感器线

的航空插头必须在远离高压套管的

外侧，否则应通过选择不同连接箱

盖的密封垫圈进行调整。

● 产品出厂时已确保各部分可靠密

封，在安装紧固时， 请用专用月牙扳

手通过最下部的紧固孔进行紧固操作，

紧固后应确保密封可靠。

 注：产品在安装后、投运前必须拧开去除顶部压力释放阀的密封压紧盖。

 6.2 传感器引线的安装说明：

传感器引线首端L形航空插头，在与航空插座紧固连接时应确保拧紧，在此过程中应循环交替，边拧边插，直到完全紧固到位，确保完全可靠密封。

传感器引线末端连接装置接线端子，应根据线头标号对应连接， 连接后应确保可靠无松动。

当变压器为户外安装时，传感器线在进入密闭箱体时，应从箱体 的下部进出线，以防雨水顺延引线流淌进入密闭箱体。

七、电缆引线接线端子说明

 航空接头引线定义

电源线引线定义

 八、产品出厂配置清单

 每套产品独立包装，打开包装后，应包含以下物品：
