一、产品概述
电力变压器油温是影响油浸式变压器安全稳定运行的一项重要因素，SD-63 温度监控仪适用于油浸式全密封变压器，可在线实时监测变压器油箱内部的油温，并将采集到的数据通过RS485上传，该产品通过高精度的PT100温度传感器、隔离开关电源、485通讯电路实现对油温安全可靠的采集并上传数据。
本产品作为下位机，既可以联接智能融合终端，也可以与其他在线监测装置联接，以实现在线监测的全部功能。当与智能融合终端联接时，终端配备相应的APP软件。
二、产品定义参考标准
《油浸式变压器状态监测装置技术规范书（专用部分）》
《油浸式变压器状态监测装置技术规范书（通用部分）》
Q/CSG1204009 中国南方电网电力监控系统安全防护技术规范
Q/CSG1203004 南方电网公司20kV及以下电网装备技术导则
GB/T 17626 电磁兼容 试验和测量技术
DL/T 476 电力系统实时数据通信应用层协议
DL/T 860 （所有部分）电力自动化通信网络和系统
GB/T 191 包装储运图示标志
GB/T 4797.1 电工电子产品自然环境条件 温度和湿度
GB/T 2423.1 电工电子产品环境试验第2部分：试验方法A：低温
GB/T 2423.2 电工电子产品环境试验第2部分：试验方法A：高温
GB/T 2423.9 电工电子产品环境试验第2部分：试验方法试验Cb：设备用恒定湿热
GB/T 17626.2 磁兼容试验和测量技术静电放电抗扰度试验
GB/T 17626.3 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验
GB/T 17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度检验
GB/T 17626.5 电磁兼容试验和测量技术浪涌抗扰度试验
GB/T 17626.6 电磁兼容试验和测量技术射频感应的传导骚扰抗扰度
GB/T 17626.11 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验
GB 4208 防护等级（IP代码）
三、使用条件
温度监控仪不仅应满足本技术规范要求，相关性能参数还应按实际安装地点的外部条件要求进行校验、核对，使所供设备满足实际外部条件要求及全工况运行要求。
3.1 正常使用条件
3.1.1 系统运行条件
●系统额定频率：50Hz；
●系统电压：0.4kV/10(20)kV。
3.1.2周围空气温度
● 最高温度：+45℃；
● 最低温度：-25℃；
● 最大日温差：25℃；
● 环境温度最大变化率：1℃/min。
3.1.3 环境湿度
● 日平均值不超过：95%；
● 月平均值不超过：90%。
3.1.4 海拔
● 不超过4000m。
3.1.5耐受地震能力
规定为8度，应满足表3.1的规定。
表3.1 耐受地震烈度试验
考核波形 | 设防烈度 | |
8度 | 9度 | |
人工合成地震波或实震记录 | 0.25g | 0.5g |
正弦共振拍波 | 0.15g | 0.3g |
注：g为地心引力加速度，g=9.8m/s2 | ||
试验方法按GB/T 13540进行。
3.1.6 污秽等级
● 不低于d级，绝缘爬电比距31mm/kV。
3.1.7 盐害
● 0.30mg/cm2 强电解质。
3.1.8 雷电及风暴日数
● 150日/年。
3.1.9 日照强度
● 0.1W/cm2(风速0.5m/s)。
3.1.10 安装地点
● 户内/户外。
3.2 特殊使用条件
温度监控仪可以在不同于4.1中规定的正常使用条件下使用，这时用户的要求应当在下述特殊使用条件的规定选取。
3.2.1 周围空气温度
对于周围环境空气温度高于40℃处的设备，其外绝缘在干燥状态下的试验电压应取本标准的额定耐受电压值乘以温度校正因数Kt：式中：T ——环境空气温度，℃。
3.2.2 海拔高度
对于安装在海拔高于1000m处的设备，外绝缘在使用地点的绝缘耐受水平应为额定绝缘水平乘以海拔修正系数Ka。海拔修正系数Ka可按下式计算，且对于海拔1000m及以下不需要修正：式中：H是海拔，用米表示。
为了简单起见，m取下述的确定值：
● m=1 对于工频、雷电冲击和相间操作冲击电压；
● m=0.9 对于纵绝缘操作冲击电压；
● m=0.75 对于相对地操作冲击电压。
操作冲击的m取值可参考IEC 60071-2的4.2.2。
注1：在任一海拔处，内绝缘的绝缘特性是相同的，不需采取特别的措施。外绝缘和内绝缘的定义见GB/T 311.2。
注2：对于低压辅助设备和控制设备，海拔低于2000m时， 不需采取特别措施。对于更高的海拔，需采取的措施见GB/T 16935。
注3：海拔高度可参照下列要求确定：
a. 海拔在1000～2000m范围，设备外绝缘水平按2000m海拔修正；
b. 海拔在2000～2500m范围，设备外绝缘水平按2500m海拔修正；
c. 海拔在2500～3000m范围，设备外绝缘水平按3000m海拔修正；
d. 海拔高于3000m，应考虑实际运行地点的环境，经专题研究后确定。
3.2.3 覆冰厚度
● 按30mm考虑，超过30mm的覆冰厚度由制造厂和用户协商。
3.2.4地震烈度
● 规定为9度，应满足表3.1的规定。
表3.1 耐受地震烈度试验
考核波形 | 设防烈度 | |
8度 | 9度 | |
人工合成地震波或实震记录 | 0.25g | 0.5g |
正弦共振拍波 | 0.15g | 0.3g |
注：g为地心引力加速度，g=9.8m/s2 | ||
试验方法按GB/T 13540进行。
3.1.6 污秽等级
● 不低于d级，绝缘爬电比距31mm/kV。
3.1.7 盐害
● 0.30mg/cm2 强电解质。
3.1.8 雷电及风暴日数
● 150日/年。
3.1.9 日照强度
● 0.1W/cm2(风速0.5m/s)。
3.1.10 安装地点
● 户内/户外。
3.2 特殊使用条件
温度监控仪可以在不同于4.1中规定的正常使用条件下使用，这时用户的要求应当在下述特殊使用条件的规定选取。
3.2.1 周围空气温度
对于周围环境空气温度高于40℃处的设备，其外绝缘在干燥状态下的试验电压应取本标准的额定耐受电压值乘以温度校正因数Kt：式中：T ——环境空气温度，℃。
3.2.2 海拔高度
对于安装在海拔高于1000m处的设备，外绝缘在使用地点的绝缘耐受水平应为额定绝缘水平乘以海拔修正系数Ka。海拔修正系数Ka可按下式计算，且对于海拔1000m及以下不需要修正：式中：H是海拔，用米表示。
为了简单起见，m取下述的确定值：
● m=1 对于工频、雷电冲击和相间操作冲击电压；
● m=0.9 对于纵绝缘操作冲击电压；
● m=0.75 对于相对地操作冲击电压。
操作冲击的m取值可参考IEC 60071-2的4.2.2。
注1：在任一海拔处，内绝缘的绝缘特性是相同的，不需采取特别的措施。外绝缘和内绝缘的定义见GB/T 311.2。
注2：对于低压辅助设备和控制设备，海拔低于2000m时， 不需采取特别措施。对于更高的海拔，需采取的措施见GB/T 16935。
注3：海拔高度可参照下列要求确定：
a. 海拔在1000～2000m范围，设备外绝缘水平按2000m海拔修正；
b. 海拔在2000～2500m范围，设备外绝缘水平按2500m海拔修正；
c. 海拔在2500～3000m范围，设备外绝缘水平按3000m海拔修正；
d. 海拔高于3000m，应考虑实际运行地点的环境，经专题研究后确定。
3.2.3 覆冰厚度
● 按30mm考虑，超过30mm的覆冰厚度由制造厂和用户协商。
3.2.4地震烈度
● 规定为9度，应满足表3.1的规定。

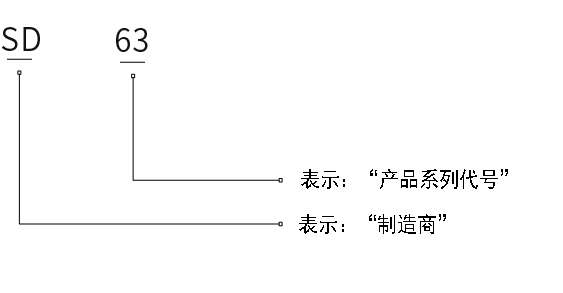

五、产品型号及含义
注： 该型号63，具备油温监测功能。
六、产品结构外形及安装说明
产品结构外形如图6.1所示，采用卡槽安装方式，同时采用螺丝紧固方式接线。具体接线方式参照表7.1接线方式。
